機床主要用途及結構特點

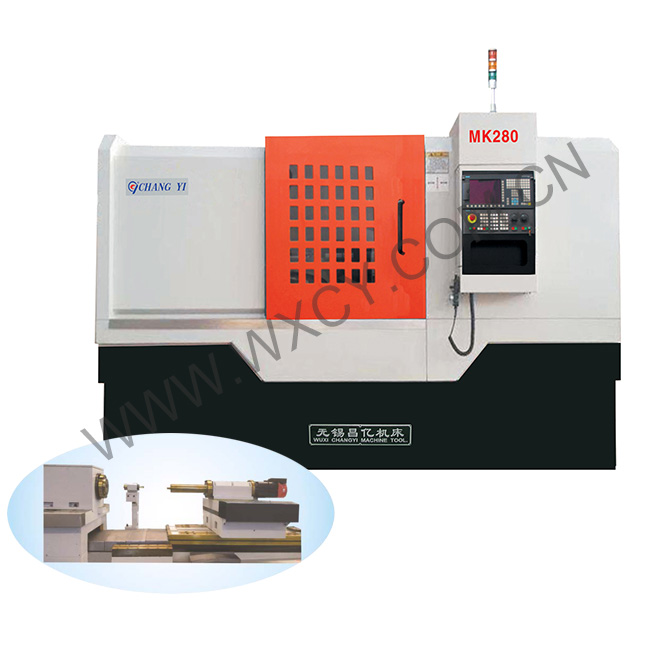

?本機床為二軸數控內圓磨床，主要用于磨削工件的內孔、臺階孔、內錐孔、內端面、外端面，磨削循環均自動完成，包括自動進刀，自動退刀；粗磨、精磨；自動修整砂輪，自動補償、插補修正等功能。
?本機床布局型式采用工件箱固定 ， 工作臺 ( z軸 ）縱向 往復運動 ，砂 輪滑板 ( X軸 ）橫向 進給。X、Z二軸移動均通過伺服電機驅動滾珠絲杠傳動。
?工件頭架軸承采用高精度雙圓柱滾子軸承，電機交流變頻驅動，工件轉速無級調速。工件箱安裝在橋板的回轉板上；能橫向移動及旋轉角度，以適應大孔徑工件及帶錐度工件的磨削需要。
?本機床控制系統 采用德國西門子828 數控系統。砂輪主軸采用高精度機械主軸 ，電 機 交流變頻 ，砂 輪轉速無極調整。
?機床采用封閉罩殼，前置回轉操作臺，后置背包式電氣箱。
二、機床主要規格參數
| 序號 |
名稱 |
主要技術參數 |
| 1 |
磨削內孔直徑范圍 |
φ50 ~ 800mm |
| 2 |
磨削內孔深度 |
800mm |
| 3 |
工件旋徑（罩外） |
φlOOOmm |
| 4 |
工件電機功率 |
5KW |
| 5 |
砂輪電機功率 |
5.5KW |
| 6 |
X軸伺服電機功率 |
20NM |
| 7 |
X軸行程 |
250mm |
| 8 |
X軸進給速度 |
5m/min |
| 9 |
Z軸伺服電機功率 |
30NM |
| 10 |
Z軸行程 |
1000mm |
| 11 |
Z軸運動速度 |
lOm/min |
| 12 |
X、Z軸伺服電機分辨率 |
0.001mm |
| 13 |
X軸定位精度 |
0.005mm |
| 14 |
X軸重覂定位精度 |
0.002mm |
| 15 |
Z軸定位精度 |
0.01mm |
| 16 |
Z軸重攫定位精度 |
0.004mm |
| 17 |
磨頭轉速（無級調速） |
1000-6000r/min |
| 18 |
工件箱回轉角度 |
士1 0° |
| 19 |
工件轉速 |
10-200r/min |
| 20 |
機床總功率 |
22.8KW |
| 21 |
機床重量 |
500KG |
| 機 床 精 度 |
| 1 |
內孔圓度 |
3um |
| 2 |
內孔圓柱度 |
5um |
| 3 |
內孔表面粗糙度 |
Ra0.4um |
