主要用途及結構特點：

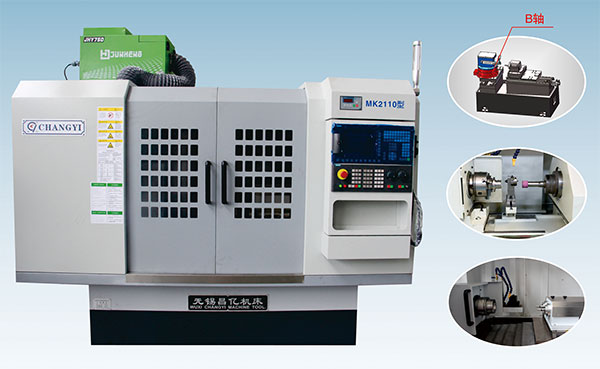

★ 本機床為三軸(X進給、Z砂輪、B分度軸)數控內圓磨床，主要用于磨削工件的內圓孔、內錐孔、內端面、外端面的磨削。 磨削循環均自動完成(具有自動進刀、退刀、粗磨、精磨；自動修正砂輪、自動補償?shù)裙δ?。
★ 機床采用工件進給，B軸分度(力矩轉臺)，工作臺(砂輪架)左右運動的結構方式，工件箱進給及砂輪架運動導軌均為 滾動直線導軌，均由伺服電機驅動滾珠絲杠運動，工件主軸及砂輪主軸旋轉速度均由變頻器控制，實現無級調速。工件夾緊為液壓動力卡盤，同時可以根據用戶工件的特殊性配置其它相匹配的夾具。
★ 機床為全封閉防護罩殼，前置回轉式操作箱、后置背包式電器柜。
MK215型數控內圓磨床規格參數
| 序號 |
名稱 |
技術參數 |
| 1 |
磨削內孔直徑范圍 |
10-100( mm ) |
| 2 |
磨削內孔展大深度 |
150 ( mm ) |
| 3 |
工件電機功率 |
1.5 ( KW) |
| 4 |
X軸伺服電機功率 |
11 ( NM ) |
| 5 |
Z軸伺服電機功率 |
6 ( NM ) |
| 6 |
砂輪電主軸功率 |
7—22 ( KW ) |
| 7 |
（B軸）力矩電機功率 |
2.2 ( KW) |
| 8 |
砂輪電主軸轉速 |
0—42000 (r/min)無級調速 |
| 9 |
工件轉速 |
0—600 (r/min)無級調速 |
| 10 |
（B軸）定位精度 |
+、一10角秒 |
| 11 |
X、Z軸定位精度 |
5 ( um ) |
| 12 |
（B軸）重復定位精度 |
+、一2角秒 |
| 13 |
X、Z軸重復定位精度 |
2 ( um ) |
| 14 |
X軸******行程 |
250 ( mm ) |
| 15 |
Z軸^大行程 |
450 ( mm ) |
| 16 |
X軸******運動速度 |
5 ( m/min) |
| 17 |
Z軸******運動速度 |
5 ( m/min) |
| 18 |
機床外形尺寸 |
2600*1900*2500 (mm) |
| 19 |
機床重量 |
3200 ( KG ) |
| 20 |
額定功率（約） |
13 (KW) |
| 加工精度 |
| 1 |
內孔圓度 |
2 ( um ) |
| 2 |
內孔圓柱度 |
3 ( um ) |
| 3 |
內孔表面粗糙度 |
Ra0.4 ( um) |
