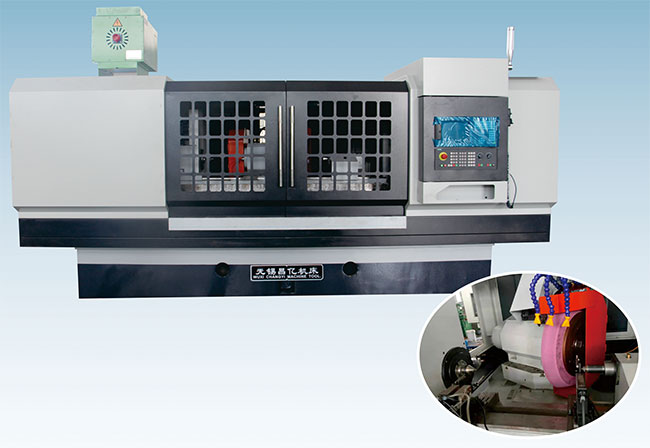

機床結構特點及性能
● 本機床為二軸(砂輪架橫向斜進給X軸、工作臺縱向運動Z軸)二聯動斜進式端面數控外圓磨床，數控系統采用國際或國內 知名品牌。具有自動進刀、退刀、粗磨、精磨，修正砂輪，自動補償?shù)裙δ?，加配自?dòng)測量儀，能實現外圓、端面的磨削 循環的全閉環功能。
● 砂輪主軸采用套筒式或動靜壓主軸，砂輪架導軌采用鋼導軌，工作臺導軌采用平一V型貼塑潤滑導軌，采用伺服電機滾珠絲 杠驅動進給機構及工作臺移動。
● 機床主體采用鑄鐵件鑄造成型，全封閉防護罩殼，后置背包式電器柜，前置回轉式操作屏。
| 名稱 |
技術參數 |
| 磨削外圓長度 |
500mm |
1000mm |
1500mm |
| 磨削外徑范困 |
8—320mm |
| 頂尖中心高 |
180mm |
| 工作臺縱向移動距離 |
550mm |
1050mm |
1550mm |
| 工作臺回轉角度 |
+4、—3° |
| 砂輪架移動距離 |
250mm |
| 頭尾架頂尖錐度 |
莫氏5號 |
| 頭架卡盤直徑 |
200mm |
| 尾架套筒移動量 |
40mm |
| 砂輪尺寸 |
600×20—75×305mm |
| X軸伺服電機功率 |
11nm |
| Z軸伺服電機功率 |
20nm |
| X、Z軸定位精度 |
8um |
| X、Z軸重復定位精度 |
2um |
| 砂輪電機功率 |
11KW |
| 機床總功率 |
21.5kw |
| 機床重量 |
7500kg |
8600kg |
9800kg |
| 機床外形尺寸(mm ) |
3700×2800×2600 |
4300×2800×2700 |
5200×2800×2800 |
| 加工精度 （標準試件） |
圓度 |
0.002mm |
| 圓柱度 |
0.005mm |
| 表面粗糙度 |
Ra0.32um |
| 端面平整度 |
0.004um |
| 端面與外圓垂宜度 |
0.005um |
