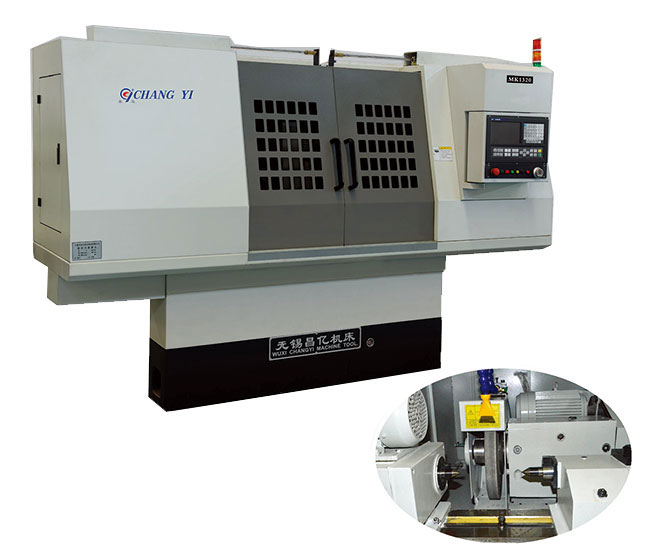

機床結構特點及性能
● 本機床為二軸(砂輪架橫向進給x軸、工作臺縱向運動z軸)二聯動數控外圓磨床，數控系統采用國際或國內知名品牌。具有自動進刀、退刀、粗磨、精磨，修正砂輪，自動補償?shù)裙δ?，加配自?dòng)測量?jī)x，能實現磨削循環的全閉環功能。
● 砂輪主軸采用套筒式或動靜壓主軸，砂輪架導軌采用鋼導軌，工作臺導軌采用平一V型貼塑潤滑導軌，采用伺服電機滾珠絲 杠驅動進給機構及工作臺移動。
● 機床主體采用鑄鐵件鑄造成型，全封閉防護罩殼，后置背包式電器柜，前置回轉式操作屏。
技術參數
| 名稱 |
長度 |
| 300mm |
500mm |
750mm |
| 磨削外徑范圍 |
6—200mm |
| 頂尖中心高 |
125mm |
| 工作臺縱向移動距離 |
350mm |
550mm |
800mm |
| 工作臺回轉角度 |
+4、-3° |
| 砂輪架移動距離 |
150mm |
| 頭尾架頂尖錐度 |
莫氏4號 |
| 頭架卡盤直徑 |
125mm |
| 尾架套筒移動量 |
25mm |
| ******砂輪尺寸 |
400×20—50×203mm |
| X軸伺服電機功率 |
11nm |
| Z軸伺服電機功率 |
11nm |
| X、Z軸定位精度 |
5um |
| X、Z軸重復定位精度 |
2um |
| 砂輪電機功率 |
4KW |
| 機床總功率 |
11.5kw |
| 機床重量 |
2300kg |
2800kg |
3300kg |
| 機床外形尺寸(mm ) |
2300×2200×2500 |
2800×2300×2500 |
3300×2300×2500 |
加工精度
（標準試件） |
圓度 |
0.0015mm |
| 圓柱度 |
0.003mm |
| 表面粗糙度 |
Ra0.32um |
