主要特點：

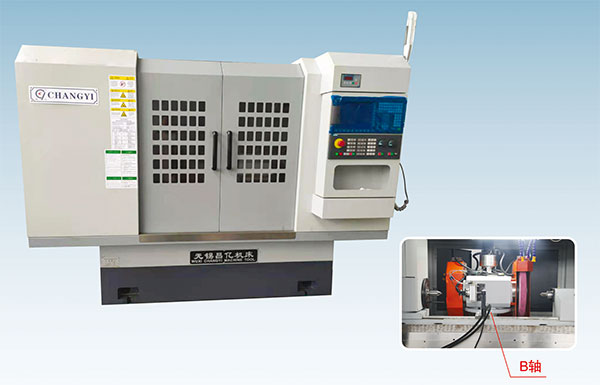

★ 本機床為三軸(砂輪架橫向進給X軸、工作臺縱向運動Z軸、砂輪架底座分度回轉B軸)二聯動數控萬能外圓磨床，數控系統 采用國際或國內知名品牌。具有自動進刀、退刀、粗磨、精磨，修正砂輪，自動補償、砂輪架自動回轉等功能，加配自動測 量儀，能實現磨削循環功能的全閉環。
★ 砂輪架自動旋轉B軸采用力矩電機驅動，砂輪主軸采用套筒式或動靜壓主軸，砂輪架導軌采用鋼導軌，工作臺導軌采用平一 V型貼塑潤滑導軌，采用伺服電機滾珠絲杠驅動進給機構及工作臺移動。
★ 機床主體采用鑄鐵件鑄造成型，全封閉防護罩殼，后置背包式電器柜，前置回轉式操作屏。
規格參數
| 名稱 |
技術參數 |
| 外圓磨削長度 |
300mm |
500mm |
750mm |
| 磨削外圓直徑范圍 |
6—200mm |
| 磨削內圓直徑范圍 |
10—100mm |
| 磨削內圓深度 |
100mm |
| 頂尖中心高 |
125mm |
| 工作臺縱向移動距離 |
350mm |
550mm |
800mm |
| 工作臺回轉角度 |
+4、—3° |
| 砂輪架移動距離 |
200mm |
| 頭尾架頂尖錐度 |
莫氏4號Morse No.4 |
| 頭架卡盤直徑 |
125mm |
| 尾架套筒移動量 |
25mm |
| 外圓砂輪尺寸 |
400 x 20-50 x 203mm |
| X軸伺服電機功率 |
11nm |
| Z軸伺服電機功率 |
11nm |
| B軸電機功率 |
2.2kw |
| B軸定位精度 |
+、一4角秒 arc sec. |
| B軸重復定位精度 |
+、一2角秒 arc sec. |
| X、Z軸定位精度 |
5um |
| X、Z軸重復定位精度 |
2um |
| 外圓砂輪電機功率 |
4KW |
| 內圓砂輪電機功率 |
12KW |
| 機床總功率 |
11.5kw |
| 機床重量 |
2500kg |
3000kg |
3500kg |
| 機床外形尺寸(mm ) |
2300x2200x2500 |
2800 x 2300 x 2500 |
3300 x 2300 x 2500 |
| 加工精度 （標準狀件） |
內、外圓度 |
0.002mm |
| 外圓圓柱度 |
0.003mm |
| 表面粗糙度 |
Ra0.32um |
| 內外圓同心度 |
0.003um |
