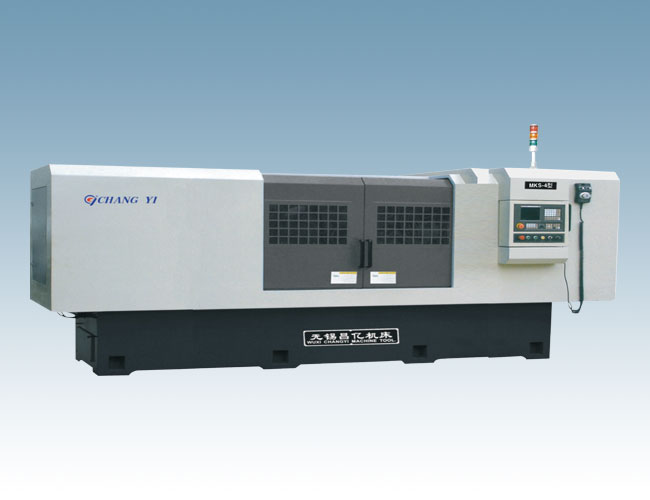

主要用途及總體結構：
1、本機床為二軸二聯動數控深孔內圓磨床，采用德國西門子828D數控系統。
2、機床床身采用耐磨鑄鐵件鑄造成形，熱穩定好、剛性強。
3、采用可編程數控系統、可實現工件磨削時的自動進給、自動精磨、粗磨、進行砂輪的修正、自動補償、自動退刀返回等功能。能磨削工件內圓孔；臺階孔；內錐孔；內、外圓端面。
4、砂輪架進給有伺服電機驅動滾珠絲杠運動，導軌為雙V型高剛性高精度滾柱導軌，工作臺往復運動同樣有伺服電機驅動滾珠絲杠運動，導軌采用高剛性高精度滾動直線導軌。
5、機床配有全封閉或半封閉防水罩殼，獨立電氣柜，移動式回轉操作臺。
主要技術參數表
| 序號 |
名稱 |
主要技術參數 |
| I |
機床重量 （kg） |
7800 ( 8500 ) |
| II |
機床外形尺寸 |
4500 ( 5200 )×1800×2800 |
| HI |
額定功率 |
18.85(19.85) |
| IV |
其它參數 |
|
| 1 |
工件電機功率（KW） |
4 |
| 2 |
沙輪電機功率（KW） |
4(5) |
| 3 |
X軸伺服電機功率（NM ） |
11 |
| 4 |
X軸重復定位精度 |
0.003 |
| 5 |
Z軸伺服電機功率（NM ） |
3(4) |
| 6 |
Z軸重復定位精度 |
0.004 ( 0.005 ) |
| 7 |
工作臺移動速度（m/min） |
10 |
| 8 |
進給機構運行速度(m/min) |
5 |
| 9 |
工件轉速（r/min） |
50-500無級調速 |
| 10 |
砂輪轉速（r/min） |
2000-10000 |
| 11 |
工作臺行程 |
800 ( 1200) |
| 12 |
工件箱下回轉角度 |
+5 (度)、-2 (度) |
| 13 |
工件旋徑 |
700 |
| 14 |
工件承栽重量 |
300 （不用中心架） 1000（用中心架） |
| 15 |
珍輪軸進給行程 |
250 |
| 16 |
加工范圍 |
|
| 17 |
磨削孔徑尼圖 |
50-400 |
| 18 |
磨削深度 |
750 ( 1000) |
| 19 |
加工精度 |
|
| 20 |
圓度 |
0.005 |
| 21 |
圓柱度 |
0.002/200 |
| 22 |
表面粗拆度 |
Ra0.4 |
